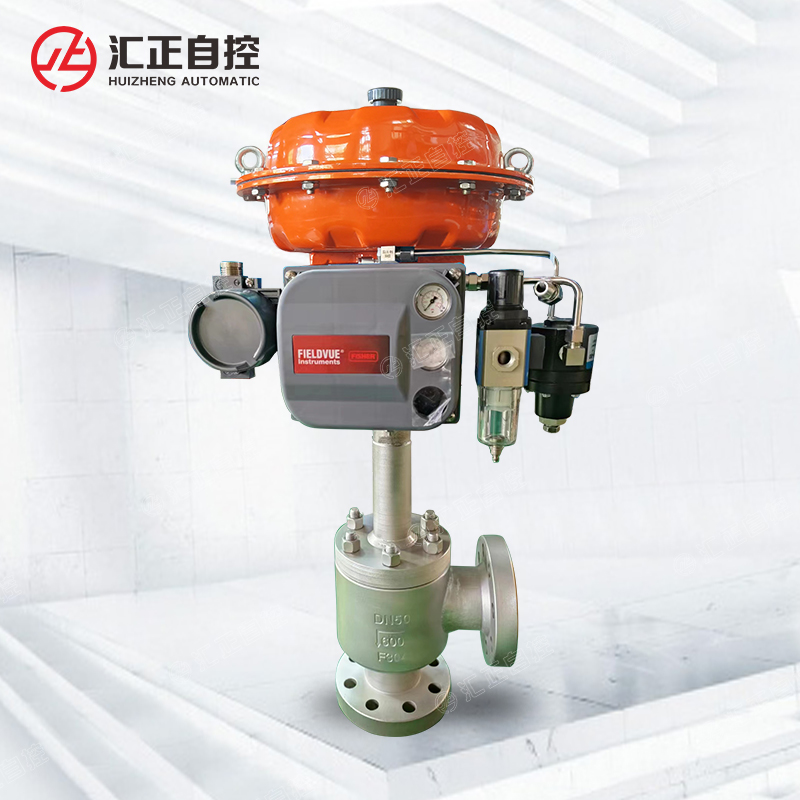

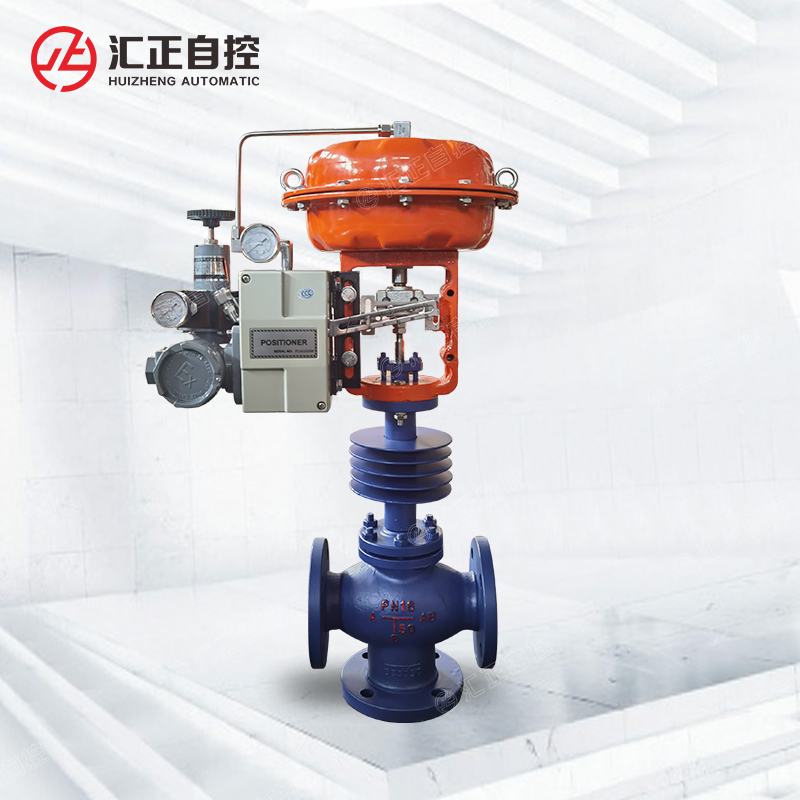

氣動薄膜角型單座調節閥

ZMAS/ZMBS薄膜角形氣動調節閥，由氣動薄膜多彈簧執行機構和角形閥組成。角形閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點。適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。

一、ZMAS/ZMBS氣動角式調節閥概述

氣動角式調節閥是屬于CV3000調節閥系列產品之一。氣動單座角式調節閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣，流量特性精度高。配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。

氣動單座角式調節閥的泄漏量符合ANSI B16.104標準。符合GB/T4213-92標準。

同類CV3000系列角型調節閥還有HAV文丘里角型調節閥，用戶可根據現場工況需要選擇。

二、ZMAS/ZMBS氣動角式調節閥閥體

形式		角型單座鑄造球型閥
公稱通徑		40、50、65、80、100、150、200mm
公稱壓力		ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式	法蘭連接密封面型式	FF、RF、RJ、LG、MFM
	法蘭標準	JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa）、ANSI B16.5-1981、HG20594-97、HG20618-97等
	焊接連接	嵌接焊SW（40~50mm）對接焊BW（65~200mm）
材料		鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）鈦等
上閥蓋	常溫型（P）	0~+230℃
	伸長I型（EI）	-45~-17 +230~+566℃
	伸長II型（EII）	-100~-45℃
	伸長III型（EIII）	-196~-100℃
壓蓋型式		螺栓壓緊式
填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

三、ZMAS/ZMBS氣動角式調節閥閥內組件

閥芯型式			單座套筒式柱塞型閥芯
流量特性	高容量流量特	金屬閥座	等百分比特性（%V）和線性特性（LV）
		軟閥座	等百分比特性（%T）和線性特性（LT）
	高精度流量特性	金屬閥座	等百分比特性（%VF）和線性特性（LVF）
		軟閥座	等百分比特性（%TF）和線性特性（LTF）
材料			不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L、不銹鋼堆焊司太萊合金等）

四、ZMAS/ZMBS氣動角式調節閥執行機構

型式	HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料	乙丙橡膠夾尼龍布、丁jing橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa（HA型），190~350、190~400KPa（VA6型）
供氣壓力	140~400KPa（HA型）、400~500KPa（VA6型）、300~500KPa（VP型）
氣源接口	RC1/4"（HA、VA6型、RC3/8"（VP型）
環境溫度	-30~+70℃

附件：定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用方式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式

五、HAA氣動角式調節閥性能

泄漏量金屬閥座：小于閥額定容量的0.5%，符合ANSIB16.104-1976Ⅱ級
軟閥座小于閥額定容量的10^-7，符合ANSIB16.104-1976Ⅵ級
回差帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時

六、ZMAS/ZMBS氣動角式調節閥Cv值和行程

公稱通徑	40			50			65			80			100			150			200
閥座直徑	25	32	32	40	40	125	50	40	50	65	50	65	80	65	80	100	100	150	125	150	200
額定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
額定行程	38						50									75
